Innovatives Kombinationsgerät von Victron: Sinus Wechselrichter und 24V Batterieladegerät sowie Transferschalter in einem!

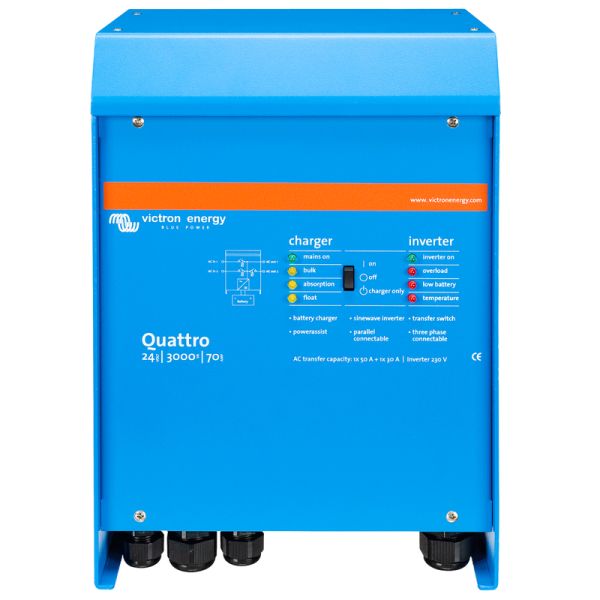

Der Quattro 24/3000/70 von Victron ist eine Gerätekombination aus 2400 W Sinus Wechselrichter und Batterie-Ladegerät sowie einem Transferschalter.
Das smart integrierte Batterieladegerät leistet beeindruckende 120 A sodass die Akkus extrem schnell geladen werden können wenn Land-/Netzstrom zur Verfügung steht. Der Clou: das Gerät kann an zwei unabhängige Wechselstromquellen angeschlossen werden. Dabei kann es sich zum Beispiel um einen Generator und Landstromanschluss handeln oder beispielsweise zwei Generatoren. Der Quattro schaltet dabei automatisch auf die aktive Quelle.
Der im Victron Quattro integrierte Sinus Spannungswandler transformiert den 24 V Gleichstrom aus der Batterie in eine 230 V Wechselspannung. Dank der echten Sinuswelle ist Qualität der Spannung auch für empfindliche elektronische Geräte perfekt geeignet.
Des Weiteren ist auch ein blitzschneller 50 A Transferschalter verbaut, sodass sich netzgekoppelte Anlagen realisieren lassen.

Zwei Wechselstrom-Eingänge mit integriertem Transferschalter

Der Quattro kann an zwei unabhängige Wechselstrom-Quellen angeschlossen werden: zum Beispiel an das öffentliche Stromnetz und einen Generator oder auch an zwei Generatoren. Der Quattro verbindet sich automatisch mit der aktiven Quelle.

Zwei Wechselstromausgänge

Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt der Quattro die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn an einem der Eingänge des Quattro Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.

Praktisch unbegrenzte Leistung durch Parallelschaltung

Bis zu 6 Quattros können parallel geschaltet werden. Das ergibt beispielsweise mit sechs 48/10000/140 Einheiten 54 kW/60 kVA Leistung oder 840 A Ladestrom. Drei Phasen-Betrieb Drei Einheiten können in einer Drei-Phasen-Konfiguration geschaltet werden. Damit jedoch nicht genug: Bis zu 6 Sets mit drei Geräten können parallel geschaltet werden und man erhält dann 162 kW/180 kVA Wechselrichterleistung und über 2.500 A Ladekapazität.

PowerControl ? Arbeiten mit begrenzter Generatorleistung, eingeschränktem Land- oder Netzstrom

Der Quattro ist ein sehr leistungsstarkes Batterie-Ladegerät. Daher nimmt er vom Generator bzw. der Landstromversorgung viel Strom auf (16 A pro 5 kVA Quattro bei 230 VAC). An jedem der Wechselstromeingänge kann eine Strombegrenzung festgelegt werden. Der Quattro berücksichtigt dann weitere angeschlossene Wechselstromverbraucher und nutzt zum Laden nur den Strom, der noch ?übrig? ist. So wird verhindert, dass der Generator- oder der Netzanschluss überlastet wird.

PowerAssist ? Erhöhung der Landanschluss- oder Generatorleistung

Mit dieser Funktion erhält das PowerControl - Prinzip eine neue Dimension, da der Quattro jede zu schwach ausgelegte alternative Quelle stützt. Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall stellt der Quattro sicher, dass eine zu schwache Netzstrom- bzw. Generatorleistung sofort durch Energie aus der Batterie kompensiert wird. Wird die Last reduziert, d. h. werden Verbraucher ausgeschaltet, kann die dann wieder ausreichend vorhandene Energie zum Laden der Batterien genutzt werden.

Solarstrom: Wechselstrom auch bei Netzausfall

Der Quattro kann sowohl bei nicht netzgekoppelten sowie bei netzgekoppelten PV-Anlagen als auch bei anderen alternativen Energiesystemen eingesetzt werden. Es ist eine Software zur Erkennung eines Netzausfalls verfügbar.

Systemkonfiguration

Wenn Einstellungen an einem Einzelgerät verändert werden müssen, kann dies innerhalb von wenigen Minuten mithilfe eines DIP-Schalter-Einstellungsverfahrens erfolgen. - Parallel geschaltete und Drei-Phasen-Systeme können mit der VE.Bus Quick Configure und VE.Bus System Configurator Software konfiguriert werden. - Netzunabhängige, netzgekoppelte und Eigenverbrauchssysteme, in denen Grid-Tie-Wechselrichter und/oder MPPTSolarladegeräte zum Einsatz kommen, können mithilfe von Assistenten (zugehörige Software zu den jeweiligen Systemen) konfiguriert werden.

Überwachung und Steuerung vor Ort

Es stehen mehrere Optionen zur Verfügung: Batteriewächter, Multi Control Paneel, Ve.Net Blue Power Paneel, Color Control Paneel, Smartphone oder Tablet (Bluetooth Smart), Laptop oder Computer (USB oder RS232).

Überwachung und Steuerung aus der Ferne

Victron Ethernet Remote, Victron Global Remote und das Color Control Paneel. Die Daten lassen sich auf unserer VRM (Victron Remote Management) Website kostenlos speichern und einsehen. Konfigurierung aus der Ferne: Sind Systeme mit einem Color Control Paneel an das Ethernet angeschlossen, kann auf sie zugegriffen werden und Einstellungen können aus der Ferne geändert werden

Technische Daten

Artikelnummer	300-3048
AC Dauerleistung (W)	2400W
Spannungsreglung	24V DC / 230V AC
Eigenverbrauch ohne Last	20W
Eigenverbrauch ohne Last im Energiesparmodus	10W
Bereich Betriebs-Umgebungstemperatur	-40°C bis 65°C
Anzahl Batterieausgänge	2
Batteriespannung	24V
Schutzart IP	IP21
Ausgangsspannung (V)	230V AC / Wechselstrom
Stromqualität	echte Sinuswelle
AC Ausgang Frequenzbereich (Hz)	50Hz / +-0,1Hz
Hersteller Teilenummer	QUA243020010
Produkttyp	Leistungsfähiger Wechselrichter mit reiner Sinuswelle, Batterieladegerät mit adaptiver Ladetechnologie und Transferschalter. Darüber hinaus kann die Quattro Serie an zwei unabhängigen Wechselstromquellen angeschlossen werden.
Transferschalter	1
Hersteller	Victron Energy
Maße	362x258x218
Gewicht	19 kg
Garantie	5 Jahre Herstellergarantie
Transferschalter Schaltleistung (A)	50A
